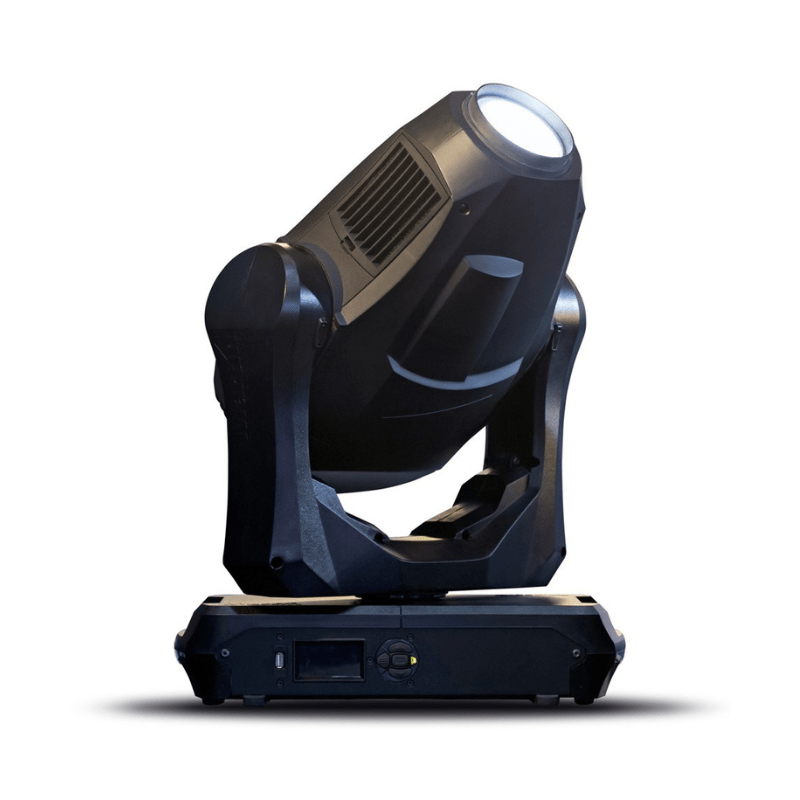

Mac Quantum Profile

Spécifications

Données physiques

– Longueur : 452 mm
– Largeur (lyre incluse) : 431 mm
– Hauteur (maximale) : 648 mm
– Hauteur (tête vers le haut) : 642 mm
– Poids : 22,4 kg
– Distance minimale de centre à centre entre machines juxtaposées : 540 mm

Effets dynamiques

– Composition de couleur : CMJ, contrôlables indépendamment 0-100%
– Roue de couleurs : 6 filtres plus blanc
– Roue de gobos tournants : 6 filtres interchangeables + 1 vide, Rotation de la roue, rotation des gobos, indexation et oscillation
– Roue de gobos fixes : 10 gobos + 1 vide, indexation et rotation continue de la roue, oscillation
– Effets : Prisme tournant à 3 facettes
– Zoom : 11 – 36° (1:3)
– Mise au net : Motorisée avec couplage zoom-net
– Iris : 0 – 100%, effets de pulsation
– Shutter : Stroboscope électronique à vitesse programmable ou aléatoire
– Gradation : Electronique, 4 courbes de gradation
– Pan : 540°
– Tilt : 270°
– Vitesse Pan / Tilt : Réglable sur le menu embarqué ou par DMX

Contrôle et programmation

– Contrôle : DMX
– RDM : Implémenté
– Résolution du contrôle : 8 bits avec haute résolution, 16 bits pour gradateur, indexation des gobos, zoom, net, pan et tilt
– Canaux DMX : 19/27
– Configuration et adressage : Panneau de contrôle à afficheur graphique rétroéclairé
– Compatibilité DMX : USITT DMX512-A
– Compatibilité RDM : ANSI/ESTA E1.20
– Récepteur : RS-485
– Mise à jour du micrologiciel. Clé USB ou interface Mart inTM USB Duo DMX

Optiques

– Sources de lumière : Matrice LEDs de 475 W
– Durée de vie minimale des LEDs : 50 000 heures (>70% du flux original)*
*Mesures obtenues sous conditions de tests du fabricant

Construction

– Couleur : Noir
– Corps : composite renforcé, résistant aux UV
– Indice de protection : IP20

Installation

– Points de montage : 2 paires de fixations 1/4 de tour
– Conditions d’utilisation : En intérieur uniquement, fixé à une surface ou une structure
– Orientation : Toutes
– Distance minimale aux surfaces éclairées : 2 m
– Distance minimale aux matériaux combustibles : 0,2 m

Connexions

– Alimentation secteur : Embase Neutrik PowerCon (accepte les connecteurs NAC3FCA)
– DMX et RDM : XLR 5 points à verrouillage

Électricité

– Secteur : 120-240 V nominal, 50/60 Hz
– Carte d’alimentation : Auto adaptative à découpage
– Consommation maximale : 750 W
– Consommation typique, faisceau éteint, sans effet appliqué : 50 W
– Courant d’appel RMS 1/2 cycle typique : 10.3 A

Puissance et courant typiques

– 120 V, 60 Hz : 4,8 A, 576 W, PF > 0,95
– 208 V, 60 Hz : 2,8 A, 568 W, PF > 0,95
– 230 V, 50 Hz : 2,5 A, 565 W, PF > 0,95
– 240 V, 50 Hz : 2,4 A, 565 W, PF > 0,95
Mesures sous tension nominale, LEDs à puissance maximale. Considérer une variation de +/- 10%.
FP = facteur de puissance

Données thermiques

– Température ambiante maximale (Ta max) : 40° C
– Température ambiante minimale (Ta min) : 5° C
– Dissipation totale (calculée, +/- 10% sous 200 V, 60 Hz) : 2000 BTU/hr
